絕緣電阻測(cè)試儀適用于測(cè)量各種絕緣材料的電阻值及變壓器、電機(jī)、電纜及 電氣設(shè)備等的絕緣電阻，保證這些設(shè)備、電器和線路工作在正常狀態(tài)，避免發(fā)生觸電傷亡及設(shè)備損壞等事故。

絕緣電阻測(cè)試儀常見問題有以下幾點(diǎn)：

1、在測(cè)容性負(fù)載阻值時(shí)，絕緣電阻測(cè)試儀輸出短路電流大小與測(cè)量數(shù)據(jù)有什么關(guān)系，為什么？

絕緣電阻測(cè)試儀輸出短路電流的大小可反映出該兆歐表內(nèi)部輸出高壓源內(nèi)阻的大小。

很多絕緣測(cè)試的對(duì)象屬于容性負(fù)載，比如較長(zhǎng)的電纜、較多繞組的電機(jī)、變壓器等。因此 當(dāng)被測(cè)對(duì)象存在電容量時(shí)，在測(cè)試過程的開始階段，絕緣電阻測(cè)試儀內(nèi)的高壓源要通過其 內(nèi)阻向該電容充電，并逐步將電壓充到絕緣電阻測(cè)試儀的輸出額定高壓值。如果被測(cè)對(duì)象 的電容量值很大，或高壓源內(nèi)阻很大，這一充電過程的耗時(shí)就會(huì)加長(zhǎng)。

其長(zhǎng)度可由 R 內(nèi)和 C 負(fù)載的乘積決定(單位為秒)，即 T=R 內(nèi)*C 負(fù)載。

因此測(cè)試時(shí)，需要對(duì)這樣的容性負(fù)載充電至測(cè)試電壓，而充電的速度 dV/dt，等于充電電 流 I 與負(fù)載電容 C 的比值。即 dV/dt=I/C。

所以內(nèi)阻越小，充電電流越大，測(cè)試結(jié)果就越快穩(wěn)定。

2、儀表“G”端有什么作用？在高壓高阻的測(cè)試環(huán)境中，為什么要求儀表接"G"端連線？

儀表“G”端為屏蔽端子，屏蔽端子的作用是排除測(cè)試環(huán)境潮濕和臟污對(duì)測(cè)量結(jié)果的影響。 儀表"G"端是將被測(cè)試品表面泄漏的電流旁路，使泄漏電流不經(jīng)過儀表的測(cè)試回路，消除 泄漏電流引起的誤差測(cè)試高阻值的時(shí)候需要用到 G 端。

一般來說，高于 10G 可以考慮用 G 端。但這個(gè)阻值范圍不是絕對(duì)的，清潔干燥并且待測(cè) 物體積較小時(shí)，不用 G 端測(cè)量 500G 也可以穩(wěn)定；而潮濕和臟污環(huán)境下，更低一些的阻值 也需要 G 端。具體來說，測(cè)量較高阻值時(shí)如果發(fā)現(xiàn)結(jié)果難以穩(wěn)定，即可考慮使用 G 端。 另外要注意屏蔽端子 G 并非連接在屏蔽層上，而是接在 L 和 E 之間的絕緣體上或者多股導(dǎo)線中，非被測(cè)的其它導(dǎo)線上。

3、為什么測(cè)絕緣時(shí)，不但要求測(cè)單純的阻值，而且還要求測(cè)吸收比，極化指數(shù)，有什么意義？

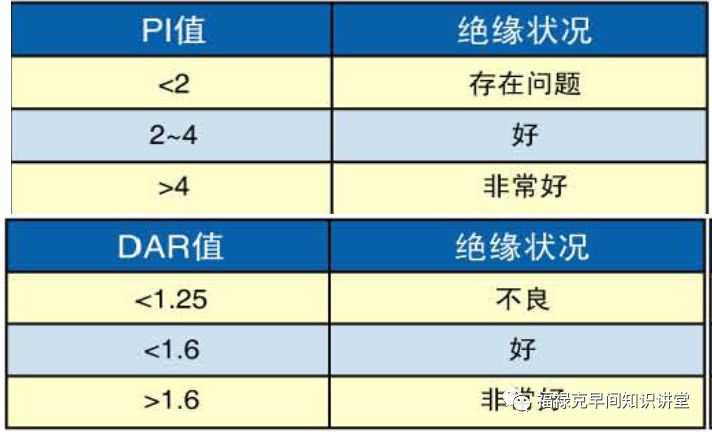

PI 為極化指數(shù)，是指絕緣測(cè)試時(shí) 10 分鐘的絕緣阻值和 1 分鐘絕緣阻值的對(duì)比；

DAR 為介質(zhì)吸收比，是指絕緣測(cè)試時(shí) 1 分鐘的絕緣阻值和 15s 絕緣阻值的對(duì)比；

在絕緣測(cè)試中，某一個(gè)時(shí)刻的絕緣電阻值是不能全面反映試品絕緣性能的優(yōu)劣的，這是由 于以下兩方面原因，一方面，同樣性能的絕緣材料，體積大時(shí)呈現(xiàn)的絕緣電阻小，體積小 時(shí)呈現(xiàn)的絕緣電阻大。另一方面，絕緣材料在加上高壓后均存在對(duì)電荷的吸收比過程和極 化過程。 所以，電力系統(tǒng)要求在主變壓器、電纜、電機(jī)等許多場(chǎng)合的絕緣測(cè)試中應(yīng)測(cè)量 吸收比-即 R60s 和 R15s 的比值，和極化指數(shù)-即 R10min 和 R1min 比值，并以此數(shù)據(jù)來 判定絕緣狀況的優(yōu)劣。

4、為什么電子式絕緣電阻測(cè)試儀幾節(jié)電池供電能產(chǎn)生較高的直流高壓？ 這是根據(jù)直流變換原理，經(jīng)過升壓電路處理使較低的供電電壓提升到較高的輸出直流電 壓，產(chǎn)生的高壓雖然較高但輸出功率較小（低能量小電流）。

注：即使很小的功率，也不建議人身接觸測(cè)試表筆，仍會(huì)有刺痛感。
