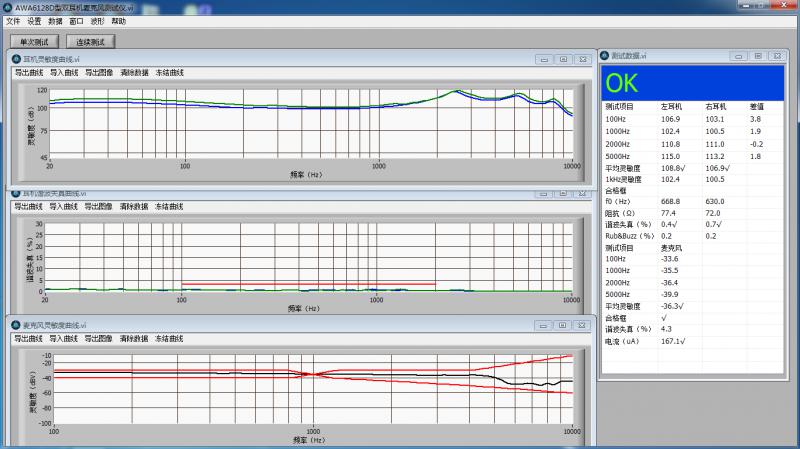

測試界面

概述：AWA6128D型雙耳機麥克風測試儀執行GB/T 12060.4/ IEC 60268-4《聲系統設備 傳聲器測量方法》、GB/T 12060.7 / IEC 60268-7 《聲系統設備 頭戴耳機測試方法》和IEC 61842? Microphones and earphones for speech communications 等標準。

該儀器由電聲測試儀（4通道）主機、耳模擬器或聲耦合腔、仿真口、聲控測試傳聲器、測試架和專用的分析軟件組成。能同時快速準確地測量雙耳機的靈敏度及差值、頻響曲線、阻抗、諧波失真、極性和麥克風的靈敏度、頻響曲線、電流和特性電壓等電聲性能。根據設定的門限自動判斷耳機和麥克風合格品或不合格品。測試結束后，簡潔直觀的顯示出 OK/NG，極大的提高了測試效率。

全中文的Windows界面，操作性更強。充分降低初期成本的投入和維護費用，具有高效、強大的分析和處理能力。能快速地完成耳機麥克風等電聲產品的測試，是基于生產線和質量控制（QC）、操作簡易的 要求而開發的測試系統它將功率放大模塊，聲音測量模塊集成在一臺主機里，免去了用戶連線的煩惱。

儀器特點：

1、可以凍結一組雙耳機掃頻曲線和一組麥克風掃頻曲線。

2、可以單獨測量左耳機或右耳機或麥克風。

3、不合格項目自動顯示X字符。

4、測試速度快，測量耳機和麥克風加起來只需要2秒。

5、一鍵導出Word格式的測量報表。

基本工作性能指標：

1、測試傳聲器：自由場型測試傳聲器、聲壓場型測試傳聲器。

2、仿真耳：AWA6160 型仿真耳(IEC318)、AWA6162 型仿真耳(IEC711)。

3、測試聲源：AWA6150 型仿真嘴、AWA6151 型測試聲源。

4、耳機測試：頻率范圍：20 Hz～20 kHz

輸出電壓：50 mV～8 V(RMS)

幅度范圍：50 dB～130 dB（傳聲器參考靈敏度-26dBV/Pa）

阻抗范圍:0 Ω～300 Ω

諧波失真準確度：優于 10%

掃頻方式：1/3 OCT、1/6 OCT、1/12 OCT、1/24 OCT

掃頻時間：約 1 s（20 Hz～20 kHz）。

5、麥克風測試：工作電壓：0.1 V～10 V，可按 0.1 V 步進調節

工作電阻：680 Ω、1 kΩ、1.5 kΩ、2 kΩ、2.2Ω、3 kΩ、4.7 kΩ、外接

頻率范圍：20 Hz～20 kHz

幅度范圍：-70 dBV～10 dBV(Z)

聲源輸出聲壓：94 dB±2 dB（可自定義）

電流范圍：0 uA～1100 uA，分辨率 1 uA

掃頻方式：1/6 OCT、1/12 OCT、1/24 OCT

掃頻時間：約 1 s（20 Hz～20 kHz）。

6、本機噪聲：<-75 dBV（Z 計權）。

7、掃頻觸發方式：鼠標鍵盤或腳踏開關。

8、工作電源：220 V/50 Hz 交流市電。

9、工作條件：環境溫度：0 ℃～40 ℃。

相對濕度：20 %～90 %。

大氣壓：86 kPa～106 kPa。

10、尺寸：440 mm×325 mm×151 mm（W×D×H）。

11、重量：8kg。
